FT騰銳D2000 VPX主控板
國產化VPX主控板VPX-XCV1000是一款基于全國產化芯片的VPX主控板，采用6U VPX標準結構，可作為VPX系統的運算與控制單元，主要負責數據的運算和處理。XCV1000國產化率滿足國家對相關設備國產化要求（元器件種類國產化率≥95%，元器件數量國產化率≥95%，元器件價值國產化率≥95%），已適配麒麟操作系統。
VPX-XCV1000采用一顆基于飛騰ARM V8體系結構的飛騰騰銳D2000處理器設計實現，處理器分標準版商業級、標準版工業級、網安版商業級、網安版工業級、睿頻版等不同規格，有4核和8核兩個核心數量版本。D2000處理器最大功耗25W，集成8個FTC663核，最高主頻2.3GHz。D2000處理器集成2個DDR4-3200 控制器，支持對 DDR 存儲數據進行實時加密, 單板配置不低于16GB內存。D2000處理器集成34個Lane的PCIe 3.0接口：2個X16（每個X16可拆分成2個X8）和2個X1。
VPX-XCV1000對外提供豐富的接口：背板提供3路PCIe3.0 X8接口（其中兩路X8可以配置為一路X16）、4路1000Base-T接口、2路USB3.0接口（兼容USB2.0）、VGA顯示接口等；面板提供4路1000Base-T接口、2路USB3.0接口（兼容USB2.0）、1路HDMI顯示接口等。

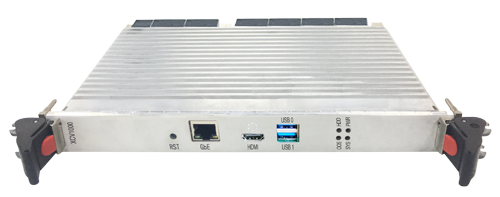

圖1 VPX-XCV1000板卡
二、技術指標
物理特性 |
形態 |
6U VPX 5HP |
尺寸 |
160mm(長)×233.35mm(寬)×24mm(高) |
|
功耗 |
典型：80W；最大：130W |
|
溫度范圍 |
工作環境溫度：0~ 40℃ 存儲環境溫度：-55 ~ 70℃ 濕度：5%~95%（非冷凝） |
|
基本特性 |
處理器 |
飛騰騰銳D2000處理器，8核/4核可選，主頻2.3GHz |
內存 |
板載2通道ECC DDR4內存，每通道最低8GB，顆粒焊裝 |
|
固件Flash |
16MB SPI Flash(存放BIOS) |
|
硬盤接口 |
1個NVME M.2接口，支持2280和2242尺寸 |
|
操作系統 |
國產銀河麒麟操作系統（需另行購買） |
|
顯示接口 |
景嘉微JM7201芯片，支持2D/3D加速，支持OpenGL1.5/2.0 支持4K高清顯示 支持1路HDMI、1路VGA 所有的圖像接口都是獨立的通道 |
|
I/O接口 |
背板 |
P1 1路PCIe3.0 X8接口信號 P2 2路PCIe3.0 X8接口信號（可配置為一路X16） P3 2路USB3.0接口信號 P4 4路1000Base-T以太網接口信號 P5 1路VGA接口信號 P6 1路RS232調試串口信號 |
前面板 |
1路1000Base-T接口 1路HDMI接口 2路USB3.0接口(兼容USB2.0) 4個LED燈(電源燈、硬盤指示燈、用戶自定義燈) 1個復位按鈕 |
