一、產品簡介
              ATCA‐CDP2000是基于雙Cavium CN6880(OCTEON II)多核處理器的綜合業務處理卡,每個處理器擁有32個核和功能全面的硬件加速引擎,每個數據處理單元最多可配置32GB DDR3 SDRAM。

			  ATCA‐CDP2000所采用的Cavium CN6880有以下主要特點:



			        - 高速互連:硬件單元和內核是高速互連的,這些互相連結的部件與內核工作在同一頻率,從而確保線速處理;

			        - 專用的DMA引擎:專用的DMA引擎讓每個硬件加速引擎都能高速訪問內存;

			        - 支持32個MIPS內核,頻率達1.0GHz;

			        - 報文管理加速器:支持報文數據緩沖區自動配置與釋放、Layer-2至layer-4報文表頭解析、異常檢測以及Checksum的計算、硬件自動實現報文保序;

			        - TCP/UDP加速器:實現報文管理的加速,收到報文時自動檢查表頭,傳送時自動產生TCP/UDP Checksum,自動實現超時管理從而有效支持TCP重傳;

			        - 硬件支持MD5、SHA、DES、AES、SNOW 3G等各種安全加速算法;

			        - 存儲應用加速:支持RAID5及RAID6的存儲加速。





			  ATCA‐CDP2000主要面向IPTV、IMS、RNC/BSC、寬帶應用、路由交換、網絡安全等各類骨干網絡流量監管和業務分析,能夠實現內容檢測、協議識別、流量統計、流量聚合與分流等多種應用。并滿足OEM廠商的軟硬件可擴展要求。

			  CDP2000與其他同類Cavium產品的本質區別:


			  (1)兩個Cavium芯片、面板端口和背板之間的連接采用高速FPGA,可以實現定制方式的流水線報文處理(如報文轉義、GRE報文提取等),具備更靈活的分流和轉發功能;
(2)在面板上直接接入8個萬兆以太網接口,可以單板實現80G的流量輸入輸出;
(3)配置管理既可以通過本板自身提供,也可以通過背板來的以太網或LPC總線控制;
(4)既可以通過面板和背板的端口實現輸入輸出,也可以接RTM板實現輸入輸出。

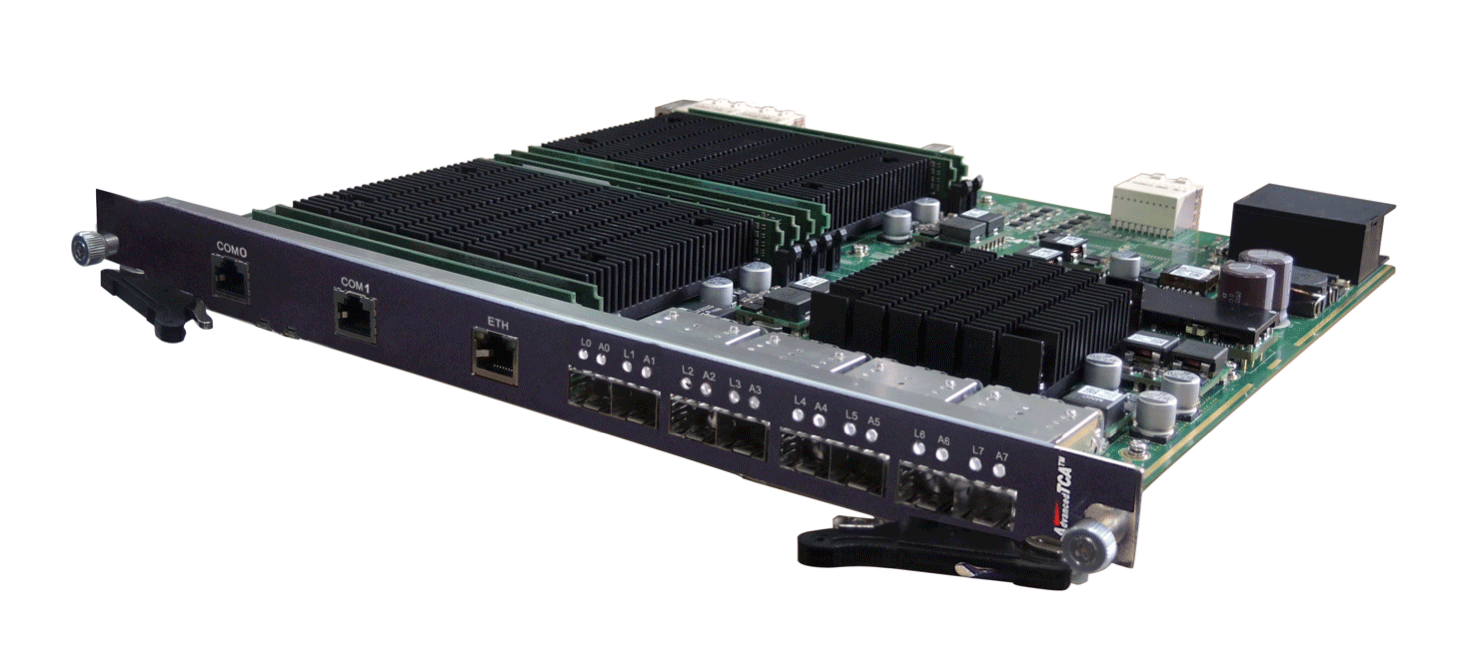

ATCA-CDP2000


              二、特性





                  - 雙Cavium CN6880芯片;

                  - 每個CN6880:頻率1.0GHz,32個MIPS64核;

                  - 8個DDR3插槽,最大支持64G(8*8G)DDR3內存(標準配置16G);

                  - 支持128K條帶掩碼的多元組規則,線速實現多元組過濾;

                  - 實測整板正則表達式匹配處理能力44Gbps;

                  - 報文轉發處理能力80Gbps;

                  - 支持可擴展的協議識別與協議分析;

                  - 支持Console、Telnet/SSH和動態API(Linux平臺)三種配置方式。





			  三、規格





				  - 數據接口:8個SFP+萬兆輸入輸出接口

				  - COM口:2個,用于近距離管理配置,每個OCTEON II處理器一個COM控制口

				  - 千兆以太網控制口:1個,遠程管理接口

				  - 高帶寬I/O子系統


				- 8個10GE前端I/O端口(SFP+接口)

				 - 40G鏈路到每塊OCTEONII處理器

				  - 24個GE(SFP)和2個10GE(SFP+)后I/O端口(Zone3,連接RTM)



				  - 尺寸(W*H*D):322mm*30mm*280mm

				  - 最大功耗:120W

				  - 工作溫度:0℃到35℃

				  - 工作相對濕度:10%-85%,非冷凝

				  - 存儲溫度:0℃到60℃

				  - 存儲濕度:5%-95%,非冷凝
